MS18-200/63矿用锚索张接机具-手动锚索张拉机具

　　一、概述及用途

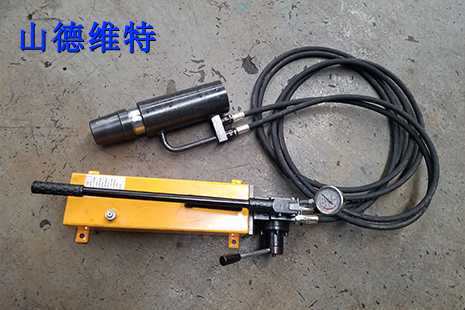

　　MS18-200/63型矿用锚索张拉机具由张拉千斤顶，手动液压泵以及高压胶管等组成，构成一组煤矿巷道预应力张拉的必用设备。通过更换钢绞线工具锚用于对Z径为Φ15.24、Φ17.8、Φ18.9、或21.6mm的钢绞线锚索的安装。该机同样也适用于锚索的交通隧道、桩基工程、冶金和化工等矿山工程。　矿用锚索退锚器：用于拆卸及回收锚具、托盘、锚网和锚带等，以便即时放顶，释放压力，排除**隐患。

　　二、型号及含义

　　M：产品类别：矿用锚索张拉机具。　　S：1特征：液压泵动力方式：S(手动);

　　18：2特征：适应锚索公称Z径(mm),取整;　　200/63：主要参数：额定张拉力(kn)/千斤顶额定压力(mpa);　　名称：MS18-200/63;额定拉力(KN)：200;

　　三、产品参数：MS18-200/63;

　　整机性能参数：

　　额定拉力(KN)：200; 千斤顶额定压力(MPa)： 63; 适应锚索公称Z径(mm)： 15.24/17.8/18.9;　　张拉力值满量程准确度偏差：≤3%;

　　张拉力测量仪表

　　型式：指针式; 量程(KN)：0-280; 精度等级：1.5级;

　　张拉千斤顶

　　缸径(mm)：75; 行程(mm)：150;中心孔径(mm)： 20; 机重(kg)：21;

　　液压泵站

　　系统额定工作压力(MPa)：63;油箱有用容积(L)：4;系统排量(ml/次)：低压 14.5 高压 2.3; 机重(kg)：11.5; 型式：双出口，手动式; 手摇力(N)：500;
